Máquina Automática de Crimpagem de Dois Fios Trilateral WPM-038F

Name: Máquina Automática de Crimpagem de Dois Fios Trilateral W...
Brand: JINGWEI
SKU: WPM-038F
Availability: InStock
Rating: 5 (1 reviews)

Máquina
automática de crimpagem de dois fios de três lados É uma máquina de processamento de chicote de fios totalmente automática, completa com corte de dois fios, decapagem e crimpagem de terminal de 3 extremidades.
Os parâmetros técnicos podem ser ajustados na exposição táctil controlada PLC com uma relação inglesa da operação. A máquina controlada por
um potente servo motor garante a precisão do comprimento de corte, tolerância de corte, decapagem e crimpagem. com tubos de alimentação
diferentes para alimentar tamanhos diferentes do fio de AWG28# a AWG16#. O molde horizontal OTP e o molde reto podem ser usados nesta
máquina, o molde europeu ou o molde coreano também podem ser usados.
Potência: AC220v/50/60hz
Funções: 2 fios diferentes cortando, descascando, um lado cravando ambos os fios em um terminal, outro lado cada fio cravando um terminal diferente 3.
Capacidade: 4000pcs/h(L=150MM)
Faixa de fio: AWG28#-AWG16#(pode ser personalizado)
Comprimento de corte: 65-9999mm(pode ser personalizado)
Precisão de corte: 0,5mm+comprimento de cortex0,2%
Comprimento de decapagem: 0,5-8mm(pode ser personalizado)
Força de crimpagem: 2.0T
Curso de crimpagem:30mm(40mm é opcional)
Faixa do aplicador: aplicador OTP, aplicador europeu e aplicador coreano.
Pressão do ar: 5-6kgf
Tamanho: 1090 * 1000 * 1980mm
Peso: 390kg

Exibição do resultado do processamento

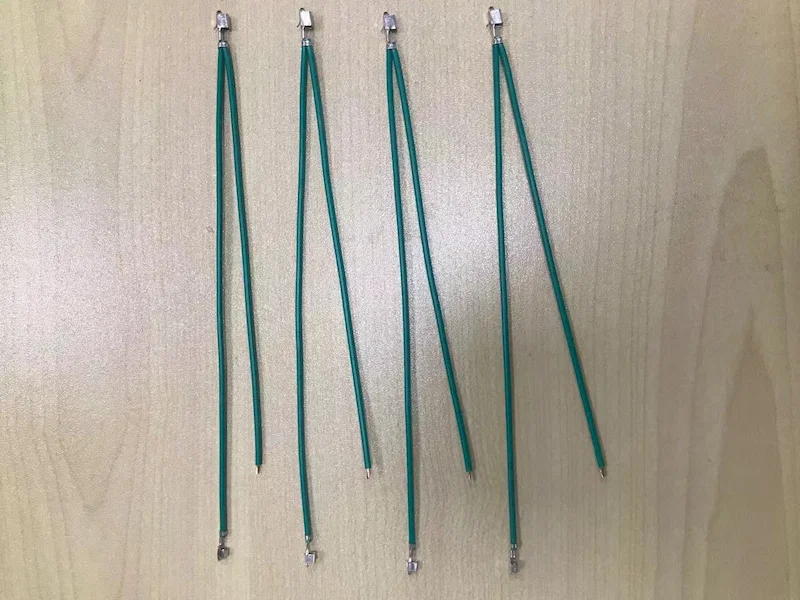

Exibição de amostra de máquina de crimpagem de dois fios de três lados

Qual é a principal função da Máquina Automática de Crimpagem de Fio Duplo de 3 Lados WPM-038F?

A WPM-038F é uma máquina de processamento de chicotes elétricos totalmente automática projetada para cortar, descascar e crimpar terminais em dois fios simultaneamente em uma única operação integrada. Sua função principal é automatizar e acelerar significativamente a produção de chicotes elétricos com alta precisão e consistência.

Quais tamanhos de fio a máquina WPM-038F pode manipular?

A WPM-038F é projetada para processar uma variedade versátil de bitolas de fio, especificamente de AWG 28 a AWG 16. Isso a torna adequada para uma ampla variedade de aplicações nas indústrias automotiva, de eletrodomésticos, eletrônicos de consumo e outras que exigem terminações de fio confiáveis.

Quão rápida é a máquina de crimpagem automática WPM-038F?

Esta máquina oferece produção de alta velocidade com capacidade de até 4.000 peças por hora. Seu processamento simultâneo de fio duplo e ciclo totalmente automatizado aumentam drasticamente a produção em comparação com métodos manuais ou semiautomáticos, impulsionando a eficiência geral da produção.

O que significa 'Crimpagem de 3 Lados' e quais são seus benefícios?

'Crimpagem de 3 Lados' refere-se ao método de crimpagem de terminal onde a matriz de crimpagem aplica força de três lados (normalmente superior, esquerdo e direito) para formar uma conexão segura e hermética ao redor do condutor do fio e da isolação. Este método oferece resistência mecânica superior, excelente condutividade elétrica e maior resistência à vibração em comparação com estilos de crimpagem mais simples, garantindo confiabilidade a longo prazo nos chicotes elétricos acabados.

Como a máquina é operada e controlada?

A WPM-038F possui um CLP (Controlador Lógico Programável) avançado com uma interface de tela sensível ao toque amigável. Isso permite configuração fácil, armazenamento de múltiplos programas de trabalho e monitoramento em tempo real dos parâmetros de produção. Os operadores podem alterar rapidamente comprimentos de fio, comprimentos de descascamento e especificações de crimpagem, minimizando o tempo de inatividade e garantindo qualidade consistente e repetível com treinamento mínimo necessário.
