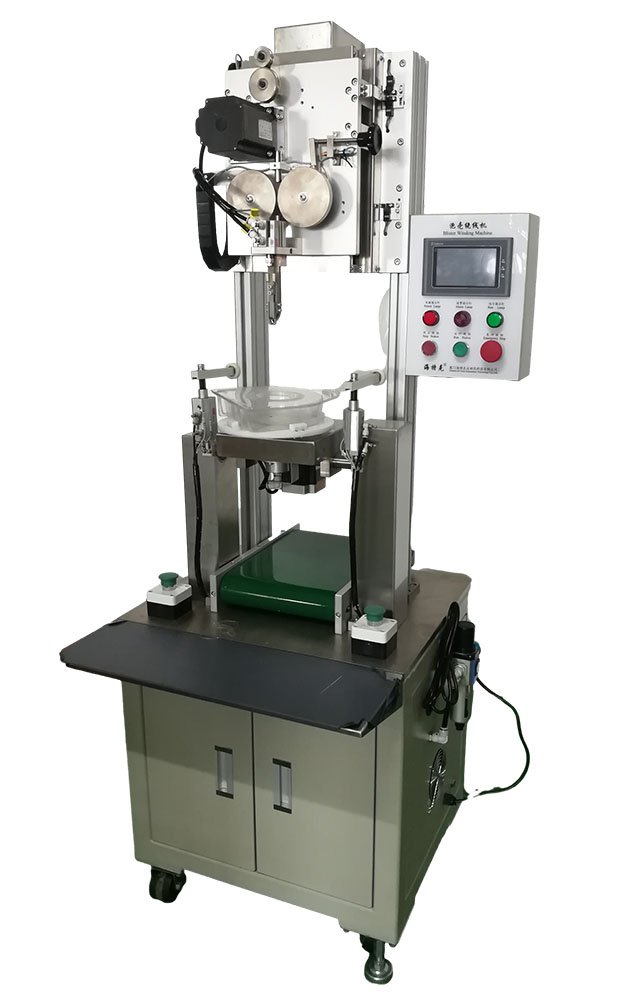

Máquina de Enrolar Linha de Aparador em Blister BWM0001

Name: Máquina de Enrolar Linha de Aparador em Blister BWM0001
Brand: Xiamen Jingwei - Fabricante de Máquinas de Enrolamento e ...
SKU: BWM0001
Availability: InStock
Rating: 5 (1 reviews)

Modelo do Produto: BWM0001
BWM0001 máquina de enrolamento da bolha-bolha é aplicada principalmente para cortar o comprimento fixo e a bolha do pacote do filamento plástico, como a grama que apara a linha e o monofilamento de nylon. A máquina pode cortar, enrolar e alimentar automaticamente o fio através da configuração de parâmetros e do diâmetro do filamento do sistema PLC: 1,0 ~ 5,0 mm Velocidade de alimentação: ≤ 2 m / s Diâmetro da bolha: 80 ~ 200 mm Diâmetro do furo: ≥ 45 mm Altura da bolha: 20 ~ 100 mm Taxa de produção: 6 ~ 10 Pcs / min (com base em 15 m de comprimento) Operador necessário: 1 pessoa (pode operar 2 ~ 4 unidades) Comprimento da máquina: 650 mm Largura da máquina: 550 mm Altura da máquina: 1800 mm Peso da máquina: Aprox200 kg Fonte de alimentação: 1 Fase AC 220V 50Hz 2Kw Ar comprimido: 0,4 ~ 0,6 Mpa1 m3 / h
Solicite um Orçamento

Descrição Detalhada

Máquina
de enrolamento da bolha CARACTERÍSTICA
DA MÁQUINA A máquina de enrolamento da BWM0001-bolha é aplicada principalmente para cortar o comprimento fixo e a bolha do pacote do filamento plástico, como a linha do aparamento da grama e o monofilamento de nylon. A máquina pode cortar, enrolar e alimentar automaticamente o fio através da configuração de parâmetros e sistema PLC, que é de baixo custo manual e alta capacidade de produção. É necessária uma pessoa para operar a máquina e a produção pode ser alcançada fornecendo eletricidade e ar comprimido.
1 . Interface homem-máquina da tela sensível ao toque; controle central; operação conveniente; parametrização; exibição visual.
algarismo. De acordo com o parâmetro de configuração, a máquina pode corresponder automaticamente à operação e contar a saída no sistema PLC.
3 . O sistema de detecção fotoelétrica pode detectar automaticamente as condições de falta, derramamento e nenhum fio e alarme e parar a produção.
4 . Função completa de alarme e proteção de segurança; dupla proteção de eletricidade e maquinário que é seguro e confiável.
CONFIGURAÇÃO DA
MÁQUINA 1 . Módulo de alimentação.
algarismo. Módulo de corte.
3 . Módulo de enrolamento.
4 . Módulo de deslocamento.
5 . Módulo transportador.
6 . Módulo de quadro.
7 . Programa e sistema de controle elétrico.
PRINCÍPIO DO FUNCIONAMENTO
DA MÁQUINA 1 . O módulo de alimentação alimenta o fio através de rodas de precisão acionadas por motor de passo.
algarismo. O módulo de corte corta o fio através do cortador de liga guiado por guia linear e acionado por cilindro.
3 . Módulo de enrolamento acionado por motor de passo e movimento de alimentação, enrolamento e deslocamento.
4 . O módulo transportador descarrega bolhas através da correia transportadora acionada por rolo elétrico.
DESENHO
TÉCNICO FORNECIDO 1 . Manual de operação.
algarismo. Desenho de montagem da máquina.
3 . Desenho pneumático e de controle.
4 . Desenho elétrico e de controle.
5 . Peças de reposição e lista de peças de desgaste.

PARÂMETRO
BÁSICO DA MÁQUINA diâmetro do filamento: 1,0 ~ 5,0 mm
Velocidade de alimentação: ≤ 2 m / s
Diâmetro da bolha: 80 ~ 200 mm
Diâmetro do furo: ≥ 45 mm
Altura da bolha: 20 ~ 100 mm
Taxa de produção: 6 ~ 10 Pcs / min (com base em 15 mlength)
Operador necessário: 1 pessoa (pode operar 2 ~ 4 unidades) Comprimento da máquina: 650 mm
Largura da máquina: 550 mm
Altura da máquina: 1800 mm
Peso da máquina: Aprox200 kg
Fonte de alimentação: 1 Fase AC 220V 50Hz 2Kw
Ar comprimido: 0,4 ~ 0,6 Mpa1 m3 / h
